Som leverantör av specialtyp är det att säkerställa att kvaliteten på våra produkter är av största vikt. I den här bloggen kommer jag att dela några viktiga metoder och överväganden om hur man testar kvaliteten på en speciell typfläns.
Visuell inspektion
Det första steget i att testa en speciell fläns är en grundlig visuell inspektion. Detta innebär att man kontrollerar flänsens ytbehandling. En fläns av hög kvalitet bör ha en slät yta utan synliga sprickor, repor eller gropar. Sprickor kan avsevärt försvaga flänsen och kan leda till misslyckande under tryck. Skrapor och gropar kan fungera som stresskoncentratorer, vilket också kan minska flänsens totala styrka.
Inspektera flänsens kanter. De bör vara raka och fria från burrs. Burrs kan orsaka problem under installationen och kan också påverka flänsens tätning. Kontrollera också bulthålen. Hålen ska vara jämnt åtskilda och ha rätt diameter. Varje avvikelse i bulthålstorleken eller avståndet kan göra det svårt att installera flänsen ordentligt och kan äventyra anslutningen.
Dimensionell noggrannhet
Dimensionell noggrannhet är avgörande för flänsar med special typ. Använd precisionsmätningsverktyg som bromsok, mikrometrar och mätare för att mäta flänsens viktigaste dimensioner. Mät ytterdiametern, innerdiametern, tjockleken och tonhålens tonhål. Dessa dimensioner bör uppfylla de relevanta branschstandarderna eller kundens specifika krav.
Om till exempel flänsen är utformad för att användas i ett specifikt rörledningssystem måste den inre diametern matcha rörets ytterdiameter som den kommer att anslutas till. Varje betydande avvikelse i dimensionerna kan leda till läckage eller felaktig montering. Kalibrera regelbundet mätverktygen för att säkerställa exakta mätningar.
Materialanalys
Materialet från Special Type -flänsen har en direkt inverkan på dess kvalitet och prestanda. Det finns flera metoder för att analysera flänsens material. En vanlig metod är kemisk analys. Detta kan göras med hjälp av tekniker som spektroskopi. Kemisk analys hjälper till att bestämma den exakta sammansättningen av materialet, inklusive procentandelen av olika element som kol, mangan, kisel och andra.
Till exempel, när det gäller kolstålflänsar kan kolhalten påverka flänsens styrka och hårdhet. Om kolinnehållet är för högt kan flänsen vara spröd, medan ett lågt kolhalt kan leda till otillräcklig styrka.
En annan viktig aspekt är materialets mikrostruktur. Metallografisk analys kan användas för att undersöka mikrostrukturen för flänsmaterialet. Denna analys kan avslöja alla defekter såsom porositet, inneslutningar eller felaktig kornstruktur. En korrekt mikrostruktur är avgörande för flänsens mekaniska egenskaper.
Trycktestning
Trycktestning är ett kritiskt steg för att testa kvaliteten på en speciell fläns. Det finns två huvudtyper av trycktester: hydrostatisk testning och pneumatisk testning.
Hydrostatisk testning innebär att fylla flänsens anslutna system med en vätska, vanligtvis vatten och sedan applicera tryck på systemet. Trycket upprätthålls vanligtvis under en viss tid, och eventuell läckage eller deformation av flänsen övervakas noggrant. Hydrostatisk testning föredras i många fall eftersom vatten är inkomprimerbart, vilket möjliggör mer exakt detektering av läckor.
Pneumatisk testning använder å andra sidan en gas, vanligtvis luft, för att applicera tryck på systemet. Denna typ av testning är mer känslig för små läckor men också farligare på grund av gasens komprimerbarhet. Om ett pneumatiskt test används måste strikta säkerhetsåtgärder vidtas.
Under trycktestet bör trycket gradvis ökas till det angivna testtrycket och sedan underhållas under en tillräcklig tid för att säkerställa flänsens integritet. Varje synligt läckage, deformation eller onormalt brus under testet indikerar ett problem med flänsen.
Icke -Destructive Testing (NDT)
Icke -destruktiva testmetoder används för att upptäcka interna defekter i den speciella typflänsen utan att skada flänsen. Vissa vanliga NDT -metoder inkluderar ultraljudstestning, magnetisk partikeltestning och radiografisk testning.
Ultraljudstestning använder högfrekvensljudvågor för att upptäcka interna brister som sprickor eller tomrum i flänsen. Ljudvågorna överförs till flänsen, och eventuella reflektioner från interna defekter upptäcks och analyseras. Denna metod är mycket effektiv för att upptäcka underjordiska defekter.
Magnetisk partikeltest är lämplig för ferromagnetiska material. Ett magnetfält appliceras på flänsen, och magnetpartiklar strö sedan på ytan. Om det finns någon yta eller nära ytfel, kommer de magnetiska partiklarna att ackumuleras på defektplatserna, vilket gör dem synliga.
Radiografisk testning använder röntgenstrålar eller gammastrålar för att skapa en bild av flänsens inre struktur. Denna metod kan upptäcka interna defekter såsom porositet, inneslutningar och sprickor. Det kräver emellertid särskild utrustning och strikta säkerhetsåtgärder på grund av den inblandade strålningen.
Prestationstestning
Utöver ovanstående tester kan prestandatest också genomföras för att utvärdera den totala prestandan för speciell typfläns. Detta kan inkludera att testa flänsens tätningsprestanda under olika driftsförhållanden. Till exempel kan flänsen testas för dess förmåga att förhindra läckage vid höga temperaturer och tryck.
En annan aspekt av prestandatestning är trötthetstestning. Flänsar i vissa applikationer kan underkastas cyklisk belastning, till exempel i rörledningar med fluktuerande flödeshastigheter. Trötthetstest kan simulera dessa cykliska belastningsförhållanden för att bestämma flänsens trötthetsliv.
Kvalitetskontroll av specialtypflänsar
Som leverantör implementerar vi ett omfattande kvalitetskontrollsystem under produktionsprocessen för speciella typflänsar. Från valet av råvaror till den slutliga inspektionen av de färdiga produkterna övervakas varje steg noggrant.
Vi käller in våra råvaror från tillförlitliga leverantörer och genomför inkommande inspektioner för att säkerställa kvaliteten på materialen. Under tillverkningsprocessen följer vi strikta produktionsförfaranden och kvalitetskontrollstandarder. Varje fläns inspekteras i flera steg för att upptäcka och korrigera eventuella problem tidigt.
Vi har också detaljerade register över produktions- och testprocesserna. Dessa poster kan användas för att spåra historien för varje fläns och ge bevis på dess kvalitet.
Slutsats
Testning av kvaliteten på en specialfläns är en multi -stegprocess som involverar visuell inspektion, dimensionell noggrannhetsmätning, materialanalys, trycktestning, icke -destruktiv testning och prestandatestning. Genom att implementera dessa testmetoder kan vi se till att våra flänsar uppfyller de högsta kvalitetsstandarderna och ger tillförlitliga prestanda i olika applikationer.

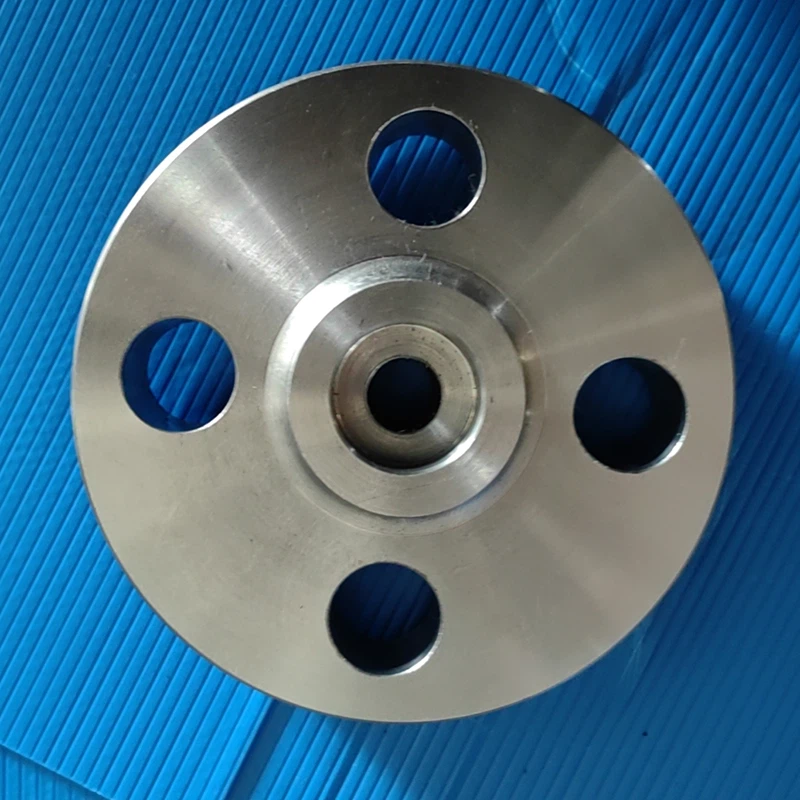

Om du är intresserad av våra specialtypflänsar, till exempelPaddelblind,KolstålskådespelellerKolstålsuttag, Kontakta oss gärna för mer information och för att diskutera dina upphandlingsbehov. Vi är engagerade i att tillhandahålla produkter av hög kvalitet och utmärkt kundservice.
Referenser
- ASME B16.5 - Rörflänsar och flänsade beslag
- API 6A - Specifikation för brunn och julgranutrustning
- ISO 7005 - Metalliska flänsar för rörledningar
- ASTM A105/A105M - Standardspecifikation för koldioxidförfyllelse för rörledningar
